Kompresör ve Hava Tankı Periyodik Kontrolü

Kompresör ve Hava Tankı Periyodik Kontrolü

ROTA Belgelendirme, akredite muayene kuruluşu olarak Kompresör ve Hava Tankı Periyodik Kontrolü hizmetlerini, ulusal ve uluslararası standartlar doğrultusunda titizlikle gerçekleştirmektedir. Kompresörler, hava tankları ve ilgili tüm basınçlı hava sistemi bileşenleri, iş ekipmanları mevzuatı kapsamında basınçlı kap sınıfına girmektedir. Bu nedenle, bu ekipmanların düzenli periyodik kontrolleri yalnızca bir yükümlülük değil, aynı zamanda üretim sürekliliğini ve işyeri güvenliğini sağlamanın temel taşıdır. Kontrolsüz bir basınçlı hava sistemi, patlama, ekipman hasarı ve ciddi iş kazaları için potansiyel bir risk kaynağıdır.

Yasal Zorunluluk: Kompresör ve Hava Tankları Ne Sıklıkla Kontrol Edilmelidir?

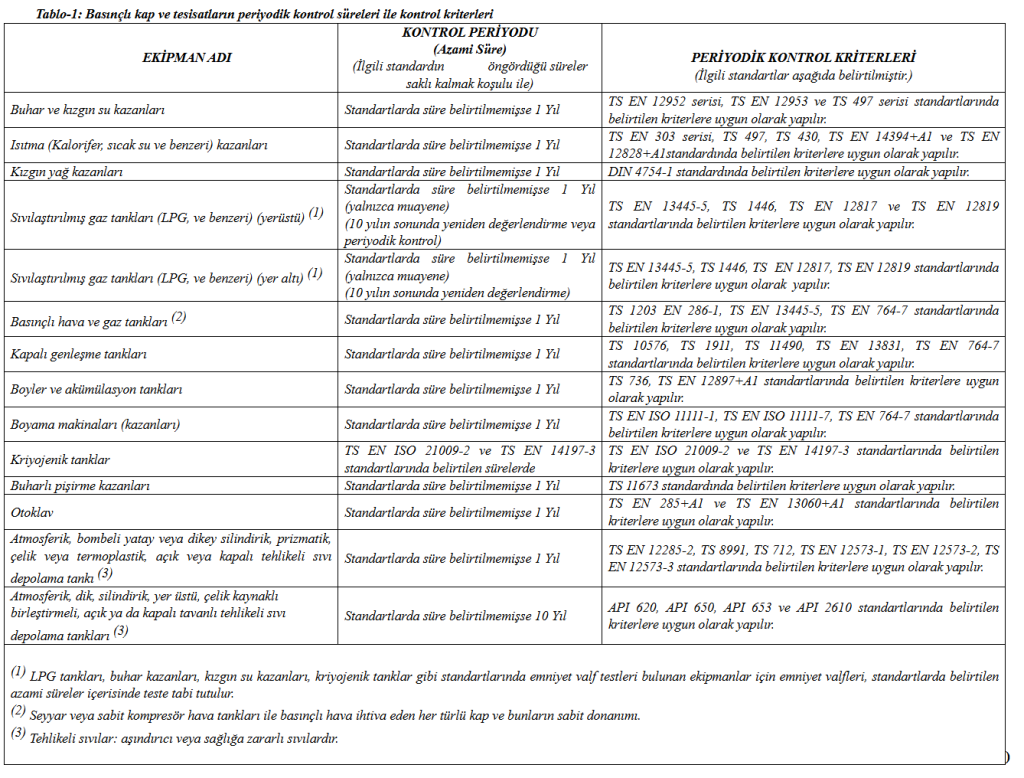

İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği’ne göre, basınçlı hava sistemlerine ait aşağıdaki ekipmanların periyodik kontrolü zorunludur:

• Basınçlı Hava Tankları (Kompresör Tankları)

• Hava Kompresörleri (Pistonlu, Vidalı, Scroll vb.)

• Hava Kurutucular (Dryer)

• Basınçlı Hava Hatları ve Filtre Üniteleri

Bu ekipmanlar için maksimum kontrol periyodu 1 yıldır. Yani, bu sistemlerin yılda en az bir kez yetkili mühendisler tarafından kapsamlı bir muayeneden geçirilmesi kanunen zorunludur. Özellikle 7/24 kesintisiz çalışan, yüksek devirli veya ağır şartlarda kullanılan kompresör sistemleri için, üretici önerisi veya risk değerlendirmesi sonucunda kontrol periyodu 6 aya kadar indirilebilir. Bu durum, sıkıştırılmış havanın depolandığı tankın, sürekli basınç dalgalanmaları ve kondens (yoğuşma suyu) nedeniyle maruz kaldığı korozyon riskini yönetmek için kritiktir.

Kompresör ve Hava Tankı Periyodik Kontrolü Neden Hayati Önem Taşır?

Basınçlı hava sistemleri, “görünmez” bir risk taşır. Tank içindeki yüksek basınç, ani bir patlamada metal parçalarının füze gibi fırlamasına neden olabilir. Sürekli basınç döngüsüne maruz kalan tank gövdesi, zamanla “metal yorulması” yaşar. Periyodik kontrol, bu gizli riskleri, felaket gerçekleşmeden tespit etmenin tek bilimsel ve yasal yoludur.

Kontrol Edilmediğinde Karşılaşılabilecek Kritik Arıza ve Risk Senaryoları:

1. Tank Gövdesinde Korozyon ve Metal Yorulması (En Yaygın ve Tehlikeli Risk):

• Kondens (Yoğuşma Suyu) Birikimi: Kompresörün sıkıştırdığı hava içindeki nem, tank içinde soğuyarak suya dönüşür. Otomatik drenaj (tahliye) sistemi arızalandığında veya yetersiz kaldığında bu su tank dibinde birikir. Bu su, tankın iç yüzeyinde hızla korozyona (paslanmaya) neden olarak metal kalınlığını azaltır. Dibe yakın bölgelerde oluşan lokal incelme, tankın basınç dayanımını kritik seviyenin altına düşürebilir.

• Basınç Döngüsünden Kaynaklanan Yorulma Çatlakları: Kompresörün her devreye giriş ve çıkışında tank, basınç dalgalanmalarına maruz kalır. Bu sürekli yükleme-boşaltma döngüsü, özellikle kaynak dikişleri, bağlantı flanşları ve tank gövdesindeki geometrik değişim bölgelerinde mikro çatlakların oluşmasına ve zamanla büyümesine neden olur. Bu çatlaklar, ani ve gevrek kırılmalara yol açabilir.

• Dış Yüzey Korozyonu: Tankın bulunduğu ortamdaki nem, kimyasallar veya zemin suyu, dış yüzeyden paslanmaya neden olabilir. İzolasyon altında gizli kalan bu korozyon da yapısal zayıflamaya sebep olur.

2. Emniyet ve Kontrol Sistemlerinin Arızalanması:

• Emniyet Ventili Tıkanıklığı veya Ayar Kayması: Havadaki yağ, toz veya korozyon ürünleri ventil mekanizmasını tıkayabilir veya yapıştırabilir. Bu durumda, basınç anahtarı (presostat) arızalandığında tank basıncı tehlikeli seviyelere çıksa bile ventil açılamaz ve tank patlaması kaçınılmaz hale gelir.

• Basınç Anahtarı (Presostat) Arızası: Kompresörün çalışma/duraklama basınçlarını kontrol eden bu anahtar arızalandığında, kompresör ya gereğinden fazla çalışarak aşırı basınç oluşturur ya da hiç durmayarak aşırı ısınma ve mekanik arızalara neden olur.

• Manometre Hatası: Hatalı bir basınç göstergesi, operatörü yanıltarak güvenli çalışma aralığının dışına çıkılmasına izin verebilir.

3. Kompresör Mekanik Arızaları ve Sistem Verimliliği Kaybı:

• Yağ Kaçakları ve Separator Arızası (Vidalı Kompresörler): Vidalı kompresörlerde sıkıştırma odasına enjekte edilen yağ, aynı zamanda soğutma ve sızdırmazlık sağlar. Separator (ayırıcı) filtre arızası veya yağ kaçağı, yağın basınçlı hava hattına karışmasına neden olur. Bu, hava kalitesini düşürür, pnömatik ekipmanlara zarar verir ve patlayıcı ortam riski oluşturabilir.

• Soğutma Sistemi Yetersizliği: Radyatör kanallarının tıkanması, fan arızaları veya soğutma suyu problemleri (su soğutmalı modellerde), kompresörün aşırı ısınmasına yol açar. Aşırı ısınma, yağın bozulmasına, piston/rotor hasarlarına ve verimde ciddi düşüşe neden olur.

• Hava Filtresi Tıkanıklığı: Emiş filtresinin tıkalı olması, kompresörün vakumla çalışmasına, daha fazla enerji harcamasına ve yağda erken kirlenmeye sebep olur.

4. Elektrik ve Otomasyon Sistemlerindeki Güvenlik Açıkları:

• Termik Aşırı Yük Rölesi Arızası: Motoru aşırı akımdan koruyan bu röle arızalandığında, motor yanabilir.

• Acil Durdurma (Emergency Stop) Butonu İşlevsizliği: Acil bir durumda sistemi durduramamak, kazayı büyütebilir.

• Kontrol Panosundaki Gevşek Bağlantılar: Ark oluşumuna ve elektrik yangınına neden olabilir.

Kompresör ve Hava Tankı Periyodik Kontrolü Hangi Standartlara Göre Yapılır?

ROTA Belgelendirme, kontrollerini sektörde kabul gören en güncel ve kapsamlı standartlar çerçevesinde yürütür:

• İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği (Ana yasal dayanak)

• TS EN 1012-1:2010 – Kompresörler ve Vakum Pompaları – Güvenlik Kuralları (Kompresör güvenliği için temel standart)

• TS EN 13445-5:2021 – Basınçlı Kaplar – İşletme, Bakım ve Muayene (Tank muayene kuralları)

• TS 1203 EN 1012 – Hava Kompresörleri (Türk standardı)

• TS EN ISO 4414:2010 – Pnömatik Güç – Genel Kurallar ve Güvenlik Gereklilikleri (Sistem güvenliği)

• ASME Boiler and Pressure Vessel Code, Section VIII (Uluslararası referans)

• Üretici Teknik Kılavuzları ve Orijinal Dokümanlar

ROTA Belgelendirme ile Kapsamlı Kontrol Süreci ve Muayene Kapsamı

Kompresör ve Hava Tankı Periyodik Kontrolü, hem tankın yapısal bütünlüğünün hem de kompresörün mekanik ve elektriksel sağlığının değerlendirildiği bütünleşik bir süreçtir.

1. Ön Hazırlık ve Doküman İncelemesi:
Sistem durdurulur, basıncı tamamen tahliye edilir ve elektrik enerjisi kesilir (Lockout/Tagout). İmalat levhası, CE işareti, önceki periyodik kontrol ve bakım raporları incelenir.

2. Hava Tankının Yapısal ve İç Muayenesi (En Kritik Aşama):

• İç Muayene (Mümkünse): Tank insan girişi için uygunsa, içeri girilerek detaylı inceleme yapılır. Dibinde kondens birikimi olup olmadığı, iç yüzeylerde (özellikle alt bölgelerde ve kaynak dikişlerinde) korozyon, çatlak veya çukurlaşma (pitting) aranır.

• Ultrasonik Kalınlık Ölçümü: Tank gövdesinin, başlıklarının ve alt kısmının çeşitli noktalarından ölçümler alınır. Alınan değerler, minimum izin verilen kalınlık değerleri ve imalat kalınlığı ile karşılaştırılarak aşınmanın boyutu tespit edilir. Bu, iç muayenenin mümkün olmadığı durumlarda da uygulanan hayati bir yöntemdir.

• Dış Gözlemsel ve Manyetik Parçacık/Penetran Muayene: Kaynak dikişleri, bağlantı flanşları ve şekil değişim bölgeleri, çatlaklar için dıştan detaylı incelenir. Gerek görülürse, tahribatsız muayene (NDT) yöntemleri uygulanır.

• Ayak, Destek ve Bağlantı Kontrolü: Tankı taşıyan ayaklarda çatlak, deformasyon veya korozyon olup olmadığı, zemine sağlam bağlandığı kontrol edilir.

3. Emniyet ve Kontrol Donanımlarının Fonksiyon Testleri:

• Emniyet Ventili Testi: Ventil, ayar basıncında manuel olarak kaldırılarak serbestçe açılıp kapanabildiği ve sızdırmazlık sağladığı test edilir. Mümkünse basınçlandırma testi yapılır.

• Basınç Anahtarı (Presostat) Testi: Kompresör çalıştırılarak veya simüle edilerek, ayarlanan alt ve üst basınç değerlerinde kompresörü durdurup çalıştırdığı doğrulanır.

• Manometre Kontrolü: Göstergenin sıfır hatasının olup olmadığı, camının sağlam olduğu ve kalibrasyon süresinin geçmediği kontrol edilir.

• Otomatik Kondens Drenajı Testi: Drenaj valfinin belirli aralıklarla veya seviyede otomatik olarak çalıştığı, tahliye ettiği kontrol edilir.

4. Kompresör Mekanik ve Performans Kontrolleri:

• Çalışma Parametreleri Ölçümü: Kompresör çalışırken motor akımı, çıkış hava sıcaklığı, yağ basıncı ve sıcaklığı ölçülür. Anormal değerler mekanik bir soruna işaret edebilir.

• Kaçak Testi (Basınç Düşüm Testi): Sistem tam basınçlandırılıp kompresör durdurulur. Belirli bir süredeki basınç düşümü ölçülerek hatlardaki ve tanktaki kaçak miktarı belirlenir.

• Filtre ve Separator Kontrolü: Emiş filtresi, hava filtresi ve yağ separatörünün tıkanıklık durumu ve değişim periyodu değerlendirilir.

• Kayış, Kaplin ve Bağlantıların Kontrolü: Mekanik tahrik elemanlarında aşınma, gevşeklik veya çatlak olup olmadığı incelenir.

5. Elektrik Panosu ve Güvenlik Sistemleri Kontrolü:

• Termik Aşırı Yük Rölesi Testi: Simülasyon ile devreyi açıp açmadığı kontrol edilir.

• Acil Durdurma Butonu Testi: Tüm sistemin enerjisini kesip kesmediği test edilir.

• Kontrol Panosu İçi İnceleme: Bağlantıların sıkılığı, ark izleri, izolasyon durumu ve kablo yıpranmaları kontrol edilir.

6. Yardımcı Ekipmanların Kontrolü:

• Hava Kurutucu (Dryer): Çiy noktası değeri, kondens tahliyesi ve ısı eşanjörü durumu kontrol edilir.

• Basınçlı Hava Hatları: Hatlarda, hortumlarda ve bağlantılarda aşınma, çatlak veya kaçak olup olmadığı incelenir.

7. Hidrostatik Test (Talep veya Gereklilik Halinde):
Büyük onarım, modifikasyon sonrası veya şüpheli durumlarda, tank çalışma basıncının 1.3 – 1.5 katı su basıncı ile test edilerek sızdırmazlık ve dayanımı doğrulanır.

8. Kapsamlı Teknik Raporlama ve Sonuçlandırma:
Tüm bulgular, ölçüm değerleri ve test sonuçları, “Kompresör ve Hava Tankı Periyodik Kontrol Raporu” adlı resmi belgede toplanır. Bu raporda:

• Net Uygunluk Kararı: Sistemin UYGUN, ŞARTLI UYGUN veya UYGUNSUZ olduğu belirtilir.

• Detaylı Bulgular ve Risk Analizi: Her bir tespit, konumu, şiddeti ve olası sonucu ile açıklanır, fotoğraflarla desteklenir.

• Teknik Tavsiyeler ve Zorunlu Eylem Planı: Uygunsuzlukların giderilmesi için spesifik öneriler (örn: “Tank altında tespit edilen 3 mm’lik lokal korozyon bölgesi ultrasonik ölçümle izlenmeli, 6 ay sonra tekrar ölçüm yapılmalıdır” veya “Emniyet ventili değiştirilmelidir”) sunulur.

• Sonraki Kontrol Tarihi Önerisi: Kullanım yoğunluğuna ve bulgulara göre bir sonraki kontrol tarihi (1 yıl veya daha kısa) belirlenir.

Neden ROTA Belgelendirme?

Basınçlı hava sistemleri, her işletmenin temel taşıdır. ROTA Belgelendirme, bu sistemlerin güvenliğini sadece yasal bir gereklilik olarak değil, bir mühendislik sorumluluğu olarak görür. Uzman kadromuz ve ileri muayene ekipmanlarımızla, size sadece bir evrak değil, üretiminizin sürekliliğini ve çalışanlarınızın güvenliğini garanti eden kapsamlı bir güvence sunuyoruz. “Kompresör ve Hava Tankı Periyodik Kontrolü” aramalarında öne çıkmamız, bu alanda sağladığımız teknik derinlik, güvenilirlik ve iş ortaklığına dayalı hizmet anlayışımızdan kaynaklanmaktadır.

Sisteminizin yasal ve güvenli olduğundan emin olmak için ROTA Belgelendirme uzmanları ile iletişime geçin. Size özel kontrol programını oluşturarak, basınçlı hava sisteminizin güvenliğini birlikte sağlayalım.
